纜式線型感溫火災探測器

纜式線型感溫火災探測器（簡稱感溫電纜），主要應用於城市綜合管廊、電纜隧道、發電廠、變電站等複雜應用場景，這些場所電纜密集程度高，一旦發生火災很容易迅速蔓延，危害性極大。因其麵對場景比較惡劣，這對感溫電纜的主要技術指標提出了新的挑戰與要求。

JTW-LD-JBF4310纜式線型感溫火災探測器

JTW-LD-JBF4310纜式線型感溫火災探測器，是基於國標GB16280-2014的要求，研發設計的纜式、差定溫、可恢複、分布定位、探測型感溫電纜。該產品結合了娇BBB搡BBBB揉BBBB消防在高性能、低功耗模數混合集成芯片領域的技術優勢，通過領先行業的開創性研發，匠心研究的新一代纜式線型感溫火災探測器。它顛覆了傳統感溫電纜的定義，通過創新性研發十大亮點，為客戶帶來全新應用體驗。

係統組成

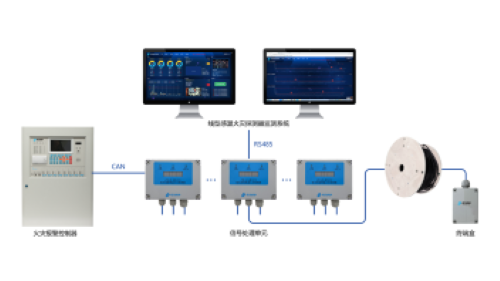

JTW-LD-JBF4310型線型感溫火災探測係統由監測係統（監控平台）、信號處理單元、纜式線型感溫火災探測器（簡稱感溫電纜）和終端盒等組成。

技術參數

JBF4310-LA型纜式線型感溫火災探測器信號處理單元為單路設備，可接入一根感溫電纜，同時該信號處理單元具有豐富的信息通訊端口（一路CAN 、一路485、3組無源輸出觸點），可對外進行信息交互；纜式線型感溫火災探測器信號處理單元外殼采用阻燃ABS材料，阻燃等級為UL-V0級。

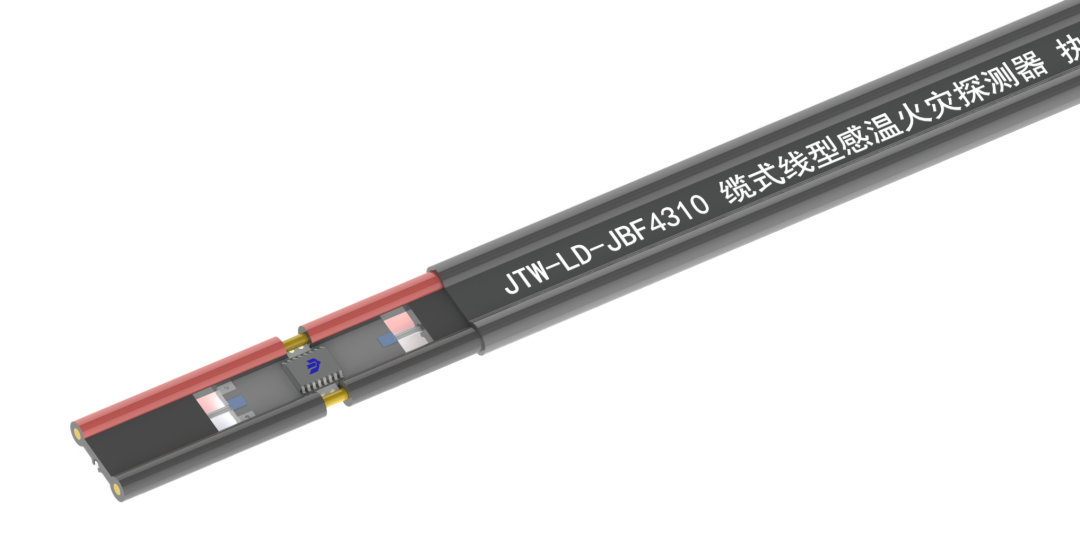

JBF4310-TC型纜式線型感溫電纜內置高度集成的片上芯片係統（SoC）朱鹮芯片，支持大容量組網的總線通訊。朱鹮芯片係統采用了異構架構，從而在提升通訊可靠性的前提下，大大降低了運行功耗。同時高集成度的電路冗餘設計確保感溫電纜在電磁場輻射強度達到30V/m時仍可在嚴酷的電磁環境下穩定工作。

由於JBF4310-TC型纜式線型感溫電纜采用分布測溫方式，在保證報警定位精度小於0.5米的前提下，感溫電纜的測溫精度誤差也可控製在±2℃以內。並且還可以根據現場應用條件的不同，將感溫電纜與常規線纜配合使用，充分利用敏感部件對需要防護的區域進行保護，並利用常規線纜覆蓋無須探測的區域，從而實現降低工程造價的目的。

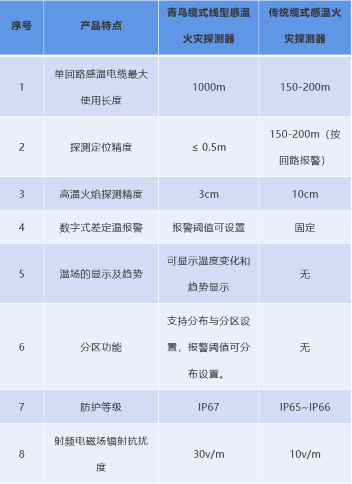

十大亮點優勢

一、業內領先的單回路電纜長度

單回路纜式線型差定溫火災探測器長度可達1000米，滿足不同場景的使用需求，並且可以減少項目中信號處理單元及終端盒的配置數量及施工難度，通過減少設備數量及簡化係統結構，降低設備采購成本、施工人工成本及後期維護成本；

二、溫度場監視

可實時監控纜式線型感溫火災探測器各分布點位溫度值，預警閾值、報警閾值等溫度場信息，由纜式線型感溫火災探測器監測係統來進行顯示。更直觀地顯示電纜運行狀態，通過大數據分析把控高風險區域分布，將隱患扼殺在萌芽當中。保護項目運行安全，降低後期運維成本；

三、分布式定位功能

纜式線型感溫火災探測器可以精確到具體報警位置（精度≤0.5米）、故障位置（精度≤1米），測溫精度≤±2℃。區別於傳統感溫電纜隻能分區報警（按回路報警），娇BBB搡BBBB揉BBBB消防纜式線型感溫火災探測器可準確指示火源或過熱點的具體部位，便於火災或過熱情況下的快速應急處理，有效提高了區域探測精度。適用環境溫度廣，測溫精度高，可更好地滿足各種複雜的現場環境。極大地提高了火警處理效率及現場安全性，降低了後期運維人工成本；

四、分區式定位功能

纜式線型感溫火災探測器可根據項目需要將整根電纜進行任意劃分，並可針對每個分區進行閾值設置和定位報警顯示；配合長度為1000米的單根電纜，設置方便靈活，可以滿足各種項目中針對單根電纜在不同區域探測報警的需求，降低項目設備成本及施工成本；

五、小火源探測能力

產品通過國標規定的100mm小尺寸高溫響應性能測試，可對微小及早期火源、熱源快速報警，更適用於電纜火災、局部過熱等多種挑戰性應用場景；

六、兩級分段定溫預警功能

纜式線型感溫火災探測器具有兩級報警設置功能，在同一條感溫電纜可根據應用現場環境的需要分段（每段間距為1米的整數倍）設置預警閾值範圍 40~70℃和定溫報警閾值 85℃（該定溫報警閾值也可根據用戶的特殊需求在一定範圍內設置），實現兩級分段定溫預警。增強對探測環境的極早期防護，降低火災風險。更好地保護設備財產安全；

七、係統配接功能

纜式線型感溫火災探測器具有豐富的對外通訊端口，可通過多種方式與上位機進行配給通訊。可以通過無源觸點上傳公共火警、故障信息；可以直接通過回路總線上傳感溫電纜的分布（或是分區報警信息），可通過RS485總線與感溫電纜檢測係統配接，上傳感溫電纜的各種屬性信息、閾值設置信息、感溫電纜感知到的現場實時溫度信息，在檢測平台上通過圖形化的方式進行呈現；

八、不同線纜多元化搭配

纜式線型感溫火災探測器可以根據現場應用條件的不同與常規線纜配合使用，滿足不同項目場景需求。充分利用感溫電纜對需要防護的區域進行探測，減少非防護區域感溫電纜的浪費，從而實現降低工程造價的目的；

九、工業級抗幹擾能力

纜式線型感溫火災探測器，抗電磁輻射能力高達30V/m（80-1000Mhz），抗工頻磁場能力高達100A/m。適用於多種複雜的工業環境，抗電磁輻射能力、抗工頻磁場能力遠超常規產品及國際要求。可有效避免強電環境對設備的幹擾，減少誤報；

十、高防護等級

纜式線型感溫火災探測器的防護等級為IP67（信號處理單元、感溫電纜和終端盒均是），防水防塵能力業內領先，在各種惡劣工況環境下均能正常工作。
