地埋式汙水處理設備安裝使用說明書

一、汙水來源
廚用汙水、個人生活產生汙水、洗衣產生的汙水。其他生活汙水組成。
現場全天產生汙水 10 方左右。廚用廢水約占30％，個人生活汙水約占40％，洗衣用水約占20％，其他生活汙水約占10%。地埋式汙水處理設備應在調試前選擇與之相匹配的汙水水質來源。
二、調試前期工作
1、場地選擇
2、地基基礎製作
1）、地埋式一體化汙水處理設備安裝要根據基礎圖做基礎.地埋式一體化汙水處理設備在安裝前對土質不詳的情況下適當做護坡，以不塌方為主。（詳見圖紙）。
2）、地埋式一體化汙水處理設備基坑混凝土基礎自然養護需要5-7天
3)、地埋式一體化汙水處理設備吊裝運輸到指定地點。
三、地埋式汙水處理設備安裝說明
1、設備的安裝必須按地埋式一體化汙水處理設備有關安裝規範進行，設備的土建工程必須由正規的建築隊伍承建，本設備可用兩種安裝形式，一安裝在地坪以上，二是安裝在地坪以下，本工程是安裝在地坪下，其它設備均在地坪上。
2、安裝前對土建進行驗收，設備混凝土底板大小規格與平麵圖、安裝圖相同，要求基礎平均承壓20T/m2以上基礎必須水平，如設備安裝在地坪下，基礎地坪相對標高與設備高度相同，四周挖掘寬度必須離基礎邊線400mm以上以便安裝管道。
3、根據安裝圖就位，用吊車吊入設備箱體位置，方向不能放錯互相之間距必須（400mm），就位好設備，聯接管道。工程塑料管用專用膠水聯接，要求各聯接口無油汙、並用砂皮紙打磨後用刷塗上一層膠水，待膠水層稍幹後聯接，要求聯接管道不滲漏。把設備底座與基礎上的預埋鋼板焊牢，除去焊渣後用環氧樹脂塗三道。
4、同時按工藝要求且根據實際情況安裝加藥裝置、消毒裝置及其聯接所有管道。
5、把電控櫃控製線、設備之連線、電控櫃與電源接通，接線時注意風機、電機的轉向必須與風機所指方向相同。

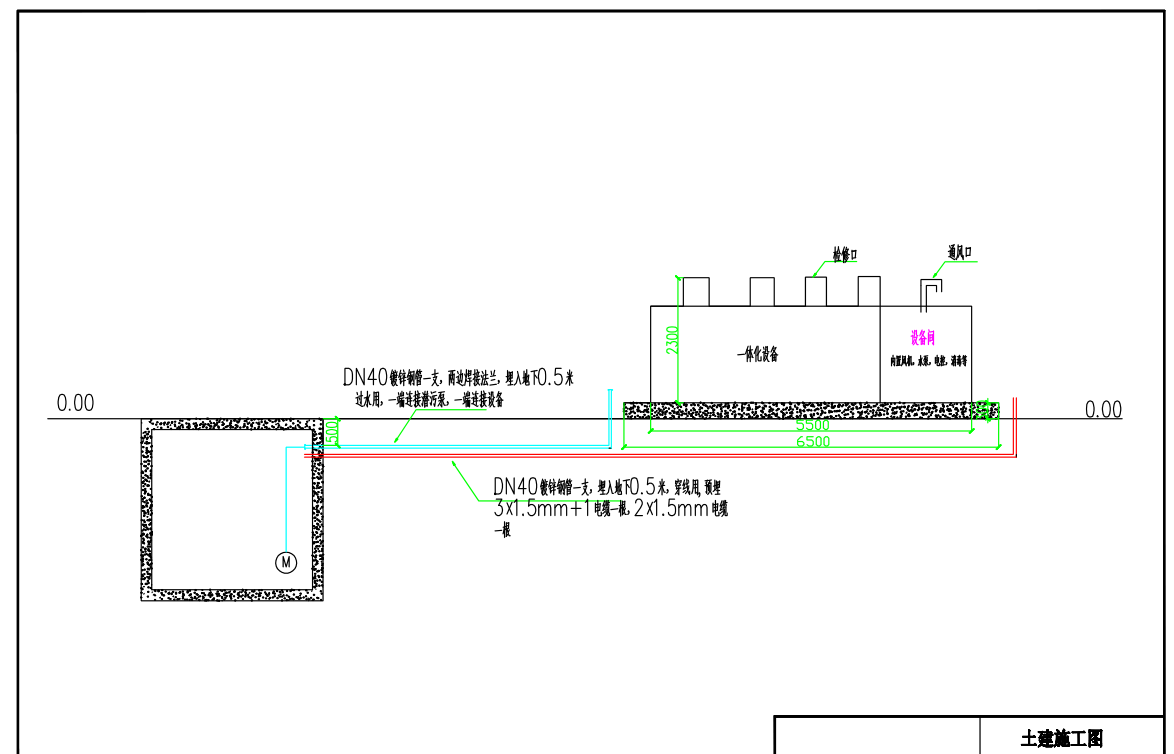

附設備平麵布置圖


四、地埋式汙水處理設備吊裝就位
1地埋式一體化汙水處理設備運抵調試現場後，用合適噸位吊車將汙水處理設備吊放到調試指定位置，設備擺放方向不能放錯相互之間距必須準確，以便於後續工作的進行.
2、汙水處理設備外部管路、電路、橋架安裝
3、設備就位後開始外部管路安裝、電路連接、橋架安裝。
4、外部各管路連接接口要無油汙，用砂紙將連接口打磨並塗上一層膠水，待膠水層稍幹後在進行管路連接，要求連接管路處不能滲漏。
5、電控櫃擺放在主體設備側邊,外部電路把電控製櫃控製線、汙水設備連線、電控櫃與電源接通，電源線與汙水設備接線時注意汙水設備間風機、電機的轉向。
6、在設備布線時，要把設備之間應安裝的橋架固定完畢，為接電源線走線做準備。
7、內部電路、管路連接
8、內部電路、管路連接必須嚴格按照生產廠家所提供的內部電、管路布線圖連接（詳見設備內部電、管路布置圖）。
五、地埋式汙水處理設備聯動調試前檢查
1、空轉點試設備間風機、電機轉動運轉情況，電控櫃元件運作可靠性。
2、檢查設備間風機的潤滑機油加注情況。
3、檢查內、外部管路連接牢固情況。
4、檢查內、外部電路連接情況。
5、地埋式一體化汙水處理設備內注入汙水，檢查各管路連接處有無滲漏情況.
6、啟動風機，檢查生活汙水裝置所有設備運轉情況，有無異常震動、噪音等。
